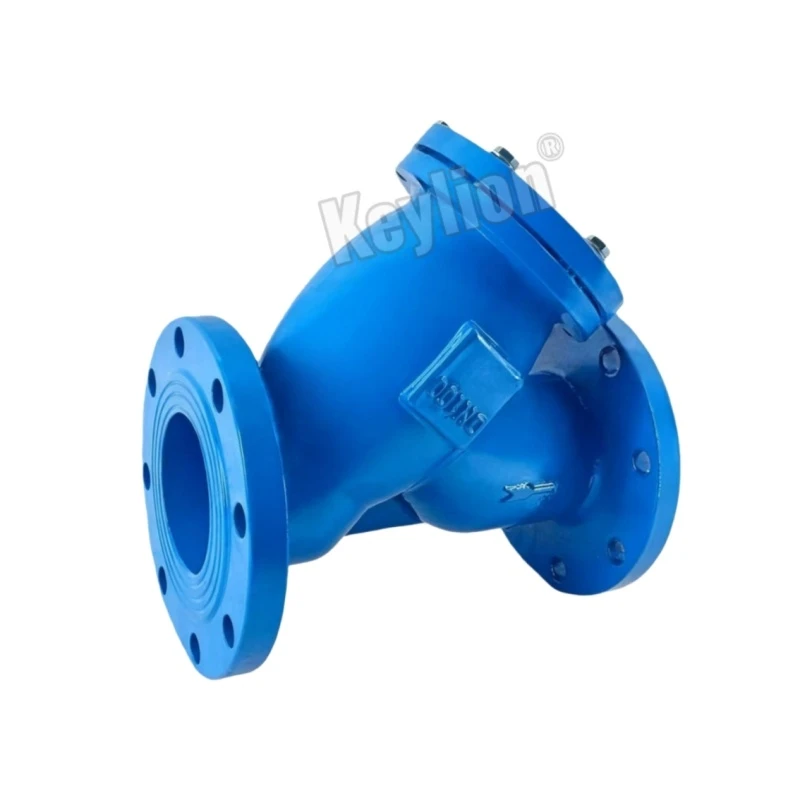

Sítko typu Wye
Přehled produktu
Filtr typu Wye je potrubní filtrační zařízení určené k odstraňování pevných částic z vodních systémů. Chrání ventily, čerpadla, měřiče a následná zařízení před kontaminací nečistotami.
Klíčové vlastnosti
3–5× větší filtrační plocha, než je průřez potrubí-, snižuje tlakovou ztrátu a prodlužuje intervaly čištění.
Tělo z tvárné litiny (GGG50 / ASTM A536) poskytuje vysokou mechanickou pevnost a odolnost proti nárazu pro náročné provozní podmínky.
Epoxidový antikorozní-nátěr zlepšuje ochranu povrchu a prodlužuje životnost ve vlhkém prostředí.
Podporuje horizontální nebo vertikální instalaci a nabízí flexibilitu pro různá uspořádání potrubí.
Možnosti 20–100 mesh umožňují nastavení výkonu filtrace podle požadavků systému.
Technické specifikace
| Položka | Specifikace |
| Název produktu | Síto typu Wye s přírubou |
| Standardní soulad | ANSI/ASME B16.1, ANSI/ASME B16.5 |
| Rozsah velikostí | DN50 (2") – DN200 (8") |
| Pracovní tlak | 150 LB |
| Testovací tlak | 225 LB |
| Pracovní médium | Pouze voda (pitná voda, požární voda, průmyslová čistá voda) |
| Pracovní teplota | -20 stupňů až 120 stupňů (-4 stupně F až 248 stupňů F) |
| Velikost oka | 20–100 mesh (přizpůsobitelné) |
| Oblast filtrace | 3–5× průřez trubky- |
| Směr instalace | Horizontální nebo Vertikální |
| Směr toku | Značeno na těle |
| Povrchová úprava | Červená epoxidová barva |
| Obal | Exportní překližkové pouzdro |
Podrobnosti o materiálu
| Komponent | Materiál |
| Tělo | Tvárná litina GGG50 / ASTM A536 |
| Pokrýt | Tvárná litina GGG50 / ASTM A536 |
| Obrazovka | Nerez |
| Těsnění | EPDM |
| Šrouby/matice | Uhlíková ocel / Nerezová ocel (volitelné) |
Aplikační scénáře
Systémy zásobování vodou
Hlavní vodovodní potrubí
Rozvody pitné vody
Stanice pomocných čerpadel
Ochranné systémy vodoměrů
Systémy požární ochrany
Požární hlavní potrubí
Sprinklerové systémy
Sací systémy požárních čerpadel
Průmyslové užitkové systémy
Cirkulační systémy chladicí vody
Vyčistěte potrubí pro přepravu vody
Systémy ochrany čerpadel a ventilů
Zařízení vstupních filtračních systémů
Zajištění kvality
Kontrola surovin včetně ověření chemického složení a mechanických vlastností.
Rozměrová kontrola podle požadavků ANSI/ASME.
Testování hydrostatickým tlakem při zkušebním tlaku 225 LB.
Kontrola tloušťky nátěru pro konzistenci a přilnavost epoxidové vrstvy.
Ověření sítě pro potvrzení přesnosti filtrace.
Vizuální a povrchová kontrola vad odlitků a kvality povlaku.
Zkouška udržení tlaku pro ověření účinnosti těsnění.
Výrobní proces se řídí požadavky ISO 9001 Systém managementu jakosti.
Možnosti přizpůsobení
| Volba | Dostupná konfigurace |
| Označení logem | Odlévané logo, laserové značení, jmenovka |
| Obal | Neutrální exportní balení, karton na míru, balení palet |
| Standardní příruba | ANSI, DIN, BS, JIS |
| Upgrade materiálu | Tělo z nerezové oceli, -kvalitní tvárná litina |
| Materiál obrazovky | SS304, SS316 |
| Velikost oka | 20–100 mesh nebo vlastní |
| Povlak | Epoxidový nátěr, tavný epoxid (FBE), vlastní nátěr |
| Barva | Červená, modrá, černá, přizpůsobené barvy |
| Tlaková třída | 150 LB, PN16, PN25 |
| Typ připojení | Přírubové přizpůsobení |
