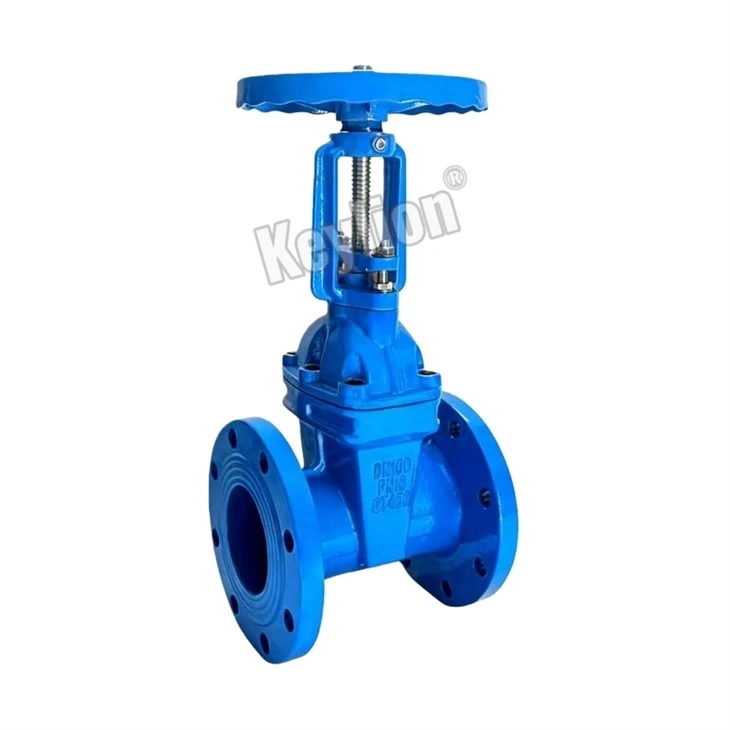

Litinový ventil s přírubou
Šoupátko s litinovou přírubou je navrženo pro spolehlivou izolaci vodovodních potrubí, kde je vyžadována jasná indikace polohy ventilu a-dlouhodobá těsnost. Ventil je vyroben z vysokopevnostní tvárné litiny QT450-10 a je vybaven vnější šroubovací a třmenovou strukturou (OS&Y). Ventil umožňuje obsluze vizuálně potvrdit, zda je ventil otevřený nebo zavřený, což zlepšuje provozní bezpečnost a efektivitu údržby.
Díky pružnému klínu potaženému EPDM-, epoxidovému povlaku odolnému proti korozi- a přírubovým koncovým spojům je tento ventil široce používán v městských vodovodních sítích, zavlažovacích projektech, systémech požární ochrany a průmyslových zařízeních na úpravu vody.
Technické specifikace
|
Položka |
Specifikace |
|
Název produktu |
Litinový ventil s přírubou |
|
Typ ventilu |
Šoupátkový ventil OS&Y |
|
Spojení |
Konec s přírubou |
|
Materiál těla |
Tvárná litina QT450-10 |
|
Materiál kapoty |
Tvárná litina QT450-10 |
|
Materiál stonku |
Nerezová ocel 2Cr13 |
|
Materiál disku |
Tvárná litina s EPDM povlakem |
|
O-Materiál prstenu |
NBR |
|
Povrchová úprava |
Epoxidový nátěr |
|
Norma |
ANSI / BS / GB |
|
Rozsah velikostí |
DN50-DN300 |
|
Hodnocení tlaku |
PN10 / PN16 / PN20 / PN25 |
|
Teplotní rozsah |
0 stupňů až 80 stupňů |
|
Vhodné médium |
Voda |
|
Dostupné barvy |
Modrá / červená |
Konfigurace materiálu
|
Komponent |
Standardní materiál |
Volitelný materiál |
|
Tělo |
Tvárná litina QT450-10 |
- |
|
Kapota |
Tvárná litina QT450-10 |
- |
|
Zastavit |
Nerezová ocel 2Cr13 |
201 Nerezová ocel |
|
Disk |
Tvárná litina + EPDM |
- |
|
Matice |
Tvárná litina |
Mosaz |
|
Šroub |
Tvárná litina |
Mosaz |
|
O-Ring |
NBR |
EPDM |
|
Ruční kolo |
Tvárná litina QT450-10 |
- |
Typické aplikace
Městské vodovodní sítě
Používá se jako oddělovací ventil hlavního potrubí v městských přenosových a distribučních systémech vody.
Potrubí požární ochrany
Poskytuje spolehlivou{0}}vypínací schopnost pro sítě požární vody a čerpací stanice.
Zavlažovací infrastruktura
Vhodné pro zemědělské zavlažovací projekty, nádrže a vodovodní potrubí.
Úpravny vody
Používá se v procesech filtrace, úpravy a distribuce čisté vody.
Průmyslové vodní systémy
Používá se v potrubních rozvodech chladicí vody, procesní vody a inženýrských sítí, kde je vyžadována spolehlivá izolace.
Výhody pro dovozce a distributory
Více mezinárodních norem
K dispozici s normami pro vrtání přírub ANSI, BS a GB pro splnění požadavků regionálního trhu.
Flexibilní hodnocení tlaku
Volby PN10, PN16, PN20 a PN25 umožňují distributorům pokrýt více projektových specifikací jedinou produktovou řadou.
Podpora značky OEM
Vlastní štítky, označení těla, balení a potisk kartonů jsou k dispozici pro soukromé značky ventilů-.
Stabilní kvalita exportu
Každý ventil je před odesláním tlakově testován, aby byl zajištěn těsnicí výkon a rozměrová přesnost.
Zajištění kvality
Každý ventil prochází před dodáním přísnými kontrolními a testovacími postupy:
Ověření surovin
Kontrola obrábění
Rozměrová kontrola
Hydrostatická tlaková zkouška pláště
Test těsnosti sedadla
Kontrola nátěru
Závěrečná kontrola montáže
Materiálové atesty a protokoly o tlakových zkouškách lze poskytnout na vyžádání.
Balení a přeprava
Pro ochranu ventilů během mezinárodní přepravy:
Ochranné kryty na čelech přírub
Obal odolný proti vlhkosti-
Exportujte-tříděné kartony pro menší velikosti
Překližková pouzdra-pro velké ventily bez fumigace
K dispozici kontrola nakládání kontejnerů
